Accessories
Transfer Kit (Cu foil & TRT)
대면적 그래핀 구매 가능합니다.
Size
Cu foil: 50 mmx50 mm, 1ea / TRT: 200 mm X 200 mm, 2ea
Cu foil: 80 mmx80 mm, 1ea / TRT: 200 mm X 200 mm, 2ea
Cu foil: 80 mmx80 mm, 1ea / TRT: 200 mm X 200 mm, 2ea
Properties

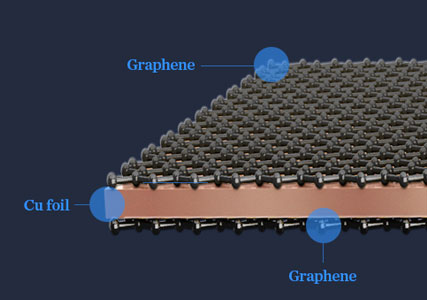

Product Size : Graphene on Cu foil : 50x50 ㎟ / TRT : 200x200 ㎟
(Graphene)Film morphology : Continuous Monolayer(>95%)
Sheet Resistance : Av. < 250~400 Ω/sq (after transfer)
Mobility : >3500㎠/Vs
Transmittance : >97%
Subtrate : Cu foil (35㎛ thick)
Domain Size : ~10 ㎛
(Graphene)Film morphology : Continuous Monolayer(>95%)
Sheet Resistance : Av. < 250~400 Ω/sq (after transfer)
Mobility : >3500㎠/Vs
Transmittance : >97%
Subtrate : Cu foil (35㎛ thick)
Domain Size : ~10 ㎛
Main Target
Those who want to proceed directly to a Graphene dry transfer process
Reference
S. Bae*, H. Kim* et al. Roll-to-roll production of 30 inch graphene films for transparent electrodes Nature Nanotech. 5, 574 (2010).
Y. Lee et al. Wafer-Scale Synthesis and Transfer of Graphene Films. Nano Lett. 10, 490-493 (2010).
H.-A-S. Shin et al. Graphene-induced Unusual Microstructural Evolution in Ag Plated Cu Foils. Nanoscale 6, 7209-7214 (2014).
Hae-A-Seul Shin*, Jaychul Ryu* et al. Highly Uniform Growth of Monolayer Graphene by Chemical Vapor Deposition on Cu-Ag Alloy Catalysts. Phys. Chem. Chem. Phys. 16, 3087-3094 (2014).
Y. Lee et al. Wafer-Scale Synthesis and Transfer of Graphene Films. Nano Lett. 10, 490-493 (2010).
H.-A-S. Shin et al. Graphene-induced Unusual Microstructural Evolution in Ag Plated Cu Foils. Nanoscale 6, 7209-7214 (2014).
Hae-A-Seul Shin*, Jaychul Ryu* et al. Highly Uniform Growth of Monolayer Graphene by Chemical Vapor Deposition on Cu-Ag Alloy Catalysts. Phys. Chem. Chem. Phys. 16, 3087-3094 (2014).
Package
We have taken special care and use vacuum packaging to minimize damage on the research surface of graphene.
Our graphene film sample packaging is unique such that the graphene surface does not come in contact with the inner package surface.
As a result, our graphene samples are not damaged nor scratched during the shipping process.
In addition, we used PET film on the bottom side for protection.
Specifications
ITEMS |
UNIT |
VALUES |
REMARKS |
|
Thickness |
Liner |
㎛ |
38 |
Micrometer |
Adhesive |
㎛ |
45 |
Micrometer |
|
PET |
㎛ |
100 |
Micrometer |
|
Pell Strength on PET (g/25mm) |
Before Heating |
g/25 mm |
850 |
Peeling Angle:180°C Speed : 300 mm/min |
After Heating |
g/25 mm |
0 |
||
Thermal release time (at 105°C, Convection Oven) |
M:S |
3:00 |
|
|
Color |
- |
Milky |
|
|

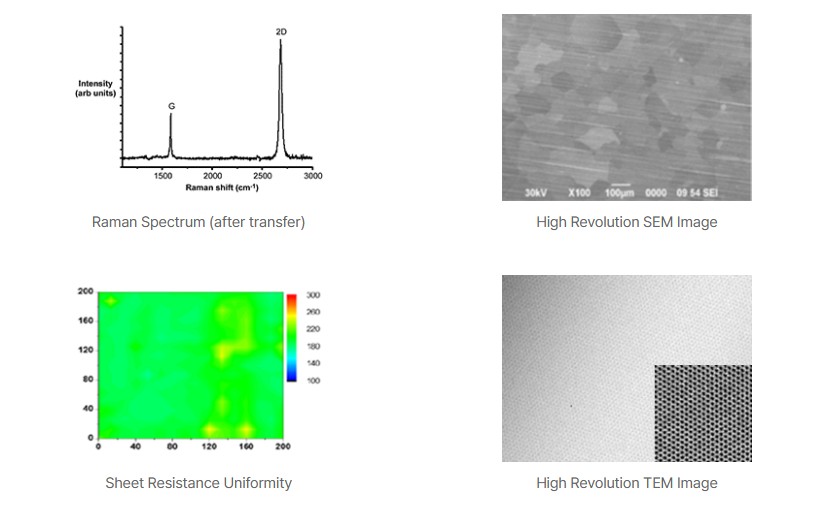

Measurement data
그래핀스퀘어의 CVD그래핀은 균일하고 뛰어난 품질을 보여줍니다.
*Raman spectroscope measurement conditions
Laser : 514 nm / Laser Power : 100% / Exposure time : 10s / Accumulation number : 1 / Hole size : 1 um / Grating : 1200
그래핀스퀘어의 특장점
세계최초! 대면적 그래핀을 합성한 그래핀 스퀘어
Nature Nanotechnology 2010 cover image.
다년간의 Transfer 노하우
최적화된 연구 환경에서 진행됩니다. Less residue, clear surface, Coverage 95% 이상,
기판 표면 개질 등
그래핀 손상을 최소화하는 Package
질소 충진 진공포장 표면 contact zero Handling이 용이한 packing
Optimized Graphene
옵션/추가공정으로 연구방향에 맞는 그래핀 샘플 advice 그래핀 연구 경험이 없으신 분들, 새로운 기판에 그래핀 적용을 원하시는 분들께 추천합니다.
확실한 Warranty Service
품질 이상 시, 100% 재제작 언제든 연락주세요.
CVD 합성 그래핀부터 장비 판매까지
All about Graphene
장비부터 Transfer까지 모든 공정에 대한 이해를 기반으로 오직 그래핀만을 위한 CVD 장비 취급부터 그래핀만을 위한 합성, 전사, 포장 공정.
배송
포장 과정
01
질소 충전, 진공 포장
02
완충재 포장
03
택배사 픽업
| 주문 과정 |
고객 주문/결제 |
그래핀 샘플 제작 |
포장 |
배송(우체국 택배 이용) |
|---|---|---|---|---|
| 진행 현황 |
고객의 주문을
확인하고 검토합니다 |
고품질 샘플을 제작하고
품질검사를 진행합니다 |
운반과 취급에 대비해
안전하게 포장합니다 |
주문하신 제품을 발송합니다
(일반적으로 3영업일이 소요됩니다) |
