그래핀 샘플

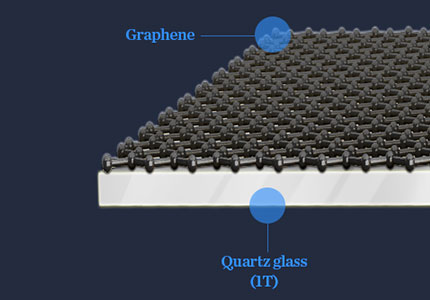

CVD Graphene on Glass
PMMA(Poly(methyl methacrylate)) 지지층을 이용하여 Quartz plate에 그래핀을 전사한 제품입니다.
※대면적 그래핀 구매 가능합니다.
제품 소개
CVD(화학기상증착법)으로 합성된 고품질의 그래핀입니다.
95% 이상의 단일층 그래핀으로 구성되어 있습니다.
저희 그래핀스퀘어는 그래핀 연구와 최신 기술의 응용연구를 하시는
그래핀 연구자를 위해 다양한 연구와 측정 자료를 제공하고 있습니다.
95% 이상의 단일층 그래핀으로 구성되어 있습니다.
저희 그래핀스퀘어는 그래핀 연구와 최신 기술의 응용연구를 하시는
그래핀 연구자를 위해 다양한 연구와 측정 자료를 제공하고 있습니다.
Size
10 mm x 10 mm, 4ea
10 mm X 10 mm, 10ea
10 mm X 10 mm, 20ea
50 mm X 50 mm, 1ea
2″ x 2″, 1ea
3″ x 3″, 1ea
80 mm X 80 mm, 1ea
10 mm X 10 mm, 10ea
10 mm X 10 mm, 20ea
50 mm X 50 mm, 1ea
2″ x 2″, 1ea
3″ x 3″, 1ea
80 mm X 80 mm, 1ea
Properties of Graphene
Product Size : Up to 140x140 ㎟(8" wafer)
Film morphology : Continuous Monolayer(>95%)
Sheet Resistance : Av. < 250~400 Ω/sq (after transfer)
Mobility : >3500 ㎠/Vs (Max. 17.000 ㎠/Vs)
Transmittance : >97%
Subtrate : Quartz plate (1T) (Standard)
Domain Size:~10 ㎛
Film morphology : Continuous Monolayer(>95%)
Sheet Resistance : Av. < 250~400 Ω/sq (after transfer)
Mobility : >3500 ㎠/Vs (Max. 17.000 ㎠/Vs)
Transmittance : >97%
Subtrate : Quartz plate (1T) (Standard)
Domain Size:~10 ㎛
Specifications
산소, 수소 연용법으로 석영 인고트를 생산하여 투명석영원판, 사각판, FLANGE 등으로 가공할 수 있고,
윈도우, 반도체, 석영부품 등의 재료로 사용됩니다.
OH 가공함량 : 120~260 ppm
Chemical element composition (Typical data)
| Al | Fe | K | Li | Cu | NaS | B | Ca | Mg | P | Ti | OH |
| 20.00 | 0.40 | 1.00 | 1.4 | 0.01 | 1.50 | 0.20 | 0.50 | - | - | - | - |
Transparent Quartz Glass Property
| 비중 | 2.21 × 10³ kg/m³ |
| 경도 | 580 KHN100 |
| 인장강도 | 4.9 × 10⁷ Pa (N/m²) |
| 압축강도 | > 1.1 × 10⁹ Pa |
| 열팽창계수 (20–300℃) | 5.5 × 10⁻⁷ cm/cm·℃ |
| 열전도율 (20℃) | 1.4 W/m·℃ |
| 비열 (20℃) | 680 J/kg·℃ |
| 연화점 | 1700℃ |
| 냉각점 | 1210℃ |
Optical property
투명 석영 재료는 좋은 투과율을 갖고 있으며,
특히 적외선과 가시광선 투과 구간에서 석영유리는 일반 유리보다 투과율이 훨씬 높습니다.
적외선의 투과율과 금속 불순물은 밀접한 관계가 있습니다. 2730nm에서 OH의 흡수가 가장 높습니다.
Applications
Transparent electrode (flexible display & touch screen)
Energy electrode (solar cells, secondary batteries, fuel cells, supercapacitors)
Functional composite materials (ultra-light strong composite for cars & aerospace)
Heat dissipation (LED lighting & ECU units)
Barrier (gas barriers, electromagnetic wave barriers)
Biomedical applications (substrate for stem cell therapy, graphene liquid cells for electron microscopy)
Energy electrode (solar cells, secondary batteries, fuel cells, supercapacitors)
Functional composite materials (ultra-light strong composite for cars & aerospace)
Heat dissipation (LED lighting & ECU units)
Barrier (gas barriers, electromagnetic wave barriers)
Biomedical applications (substrate for stem cell therapy, graphene liquid cells for electron microscopy)
Main Target
For those researchers who do not have much experience in Graphene transfer process
For those researchers in need of graphene transfer onto transparent and flexible circuit board
For those researchers in need of high quality Graphene on Quartz glass
For those researchers in need of graphene transfer onto transparent and flexible circuit board
For those researchers in need of high quality Graphene on Quartz glass
추가 가능한 Options
BI doping을 통한 sheet resistance 감소 (Ref.3 참조)
Multi-layers graphene(Graphene stacking, 적층)으로 sheet resistance 감소 (ex. 2, 3, 4, …, 10-layers)
크기 변경
Electrode patterning 기판에 전사
Multi-layers graphene(Graphene stacking, 적층)으로 sheet resistance 감소 (ex. 2, 3, 4, …, 10-layers)
크기 변경
Electrode patterning 기판에 전사
Measurement Data
그래핀스퀘어의 CVD그래핀은 균일하고 뛰어난 품질을 보여줍니다.
*Raman spectroscope measurement conditions
Laser : 514 nm / Laser Power : 100% / Exposure time : 10s / Accumulation number : 1 /
Hole size : 1 um / Grating : 1200
Raman Spectrum (after transfer)
High Revolution SEM Image
Sheet Resistance Uniformity
High Revolution TEM Image
Reference
S. Bae*, H. Kim* et al. Roll-to-roll production of 30 inch graphene films for transparent electrodes Nature Nanotech. 5, 574 (2010).
Y. Lee et al. Wafer-Scale Synthesis and Transfer of Graphene Films. Nano Lett. 10, 490-493 (2010).
S. J. Kim*, T. Choi* et al. "Ultra-Clean Patterned Transfer of Single-Layer Graphene by Recyclable Pressure Sensitive Adhesive Films" Nano Letters 15, 3236?3240 (2015).
Y. Lee et al. Wafer-Scale Synthesis and Transfer of Graphene Films. Nano Lett. 10, 490-493 (2010).
S. J. Kim*, T. Choi* et al. "Ultra-Clean Patterned Transfer of Single-Layer Graphene by Recyclable Pressure Sensitive Adhesive Films" Nano Letters 15, 3236?3240 (2015).
Package
Oxygen의 영향을 줄이기 위해 진공 포장되어 발송합니다.
또한, 연구에 사용할 그래핀 표면에 접촉이 없어 물리적인 긁힘(scratch)으로부터 안전합니다.
각 wafer는 tweezer를 이용하여 핸들링 하는 것을 추천합니다.
보관 방법
Oxygen에 의한 영향을 줄이기 위해서 발송되는 진공포장 상태를 유지하거나,
개봉 후에는 진공 데시케이터에서 보관하십시오.
구매 고객 리스트
| National University of Singapore | Sabanci University |
| Nokia Research Center | Korea Basic Science Institute |
| HRL Laboratories | Seoul National University |
| LG Display | SungKyunKwan University |
| Korea Advanced Institute of Science and Technology | University of Bari Aldo Moro |
| Korea Atomic Energy Research Institute | Agency for Defense Development |
그래핀스퀘어의 특장점
세계최초! 대면적 그래핀을 합성한 그래핀 스퀘어
Nature Nanotechnology 2010 cover image.
다년간의 Transfer 노하우
최적화된 연구 환경에서 진행됩니다. Less residue, clear surface, Coverage 95% 이상,
기판 표면 개질 등
그래핀 손상을 최소화하는 Package
질소 충진 진공포장 표면 contact zero Handling이 용이한 packing
Optimized Graphene
옵션/추가공정으로 연구방향에 맞는 그래핀 샘플 advice 그래핀 연구 경험이 없으신 분들, 새로운 기판에 그래핀 적용을 원하시는 분들께 추천합니다.
확실한 Warranty Service
품질 이상 시, 100% 재제작 언제든 연락주세요.
CVD 합성 그래핀부터 장비 판매까지
All about Graphene
장비부터 Transfer까지 모든 공정에 대한 이해를 기반으로 오직 그래핀만을 위한 CVD 장비 취급부터 그래핀만을 위한 합성, 전사, 포장 공정.
배송
포장 과정
01
질소 충전, 진공 포장
02
완충재 포장
03
택배사 픽업
| 주문 과정 |
고객 주문/결제 |
그래핀 샘플 제작 |
포장 |
배송(우체국 택배 이용) |
|---|---|---|---|---|
| 진행 현황 |
고객의 주문을
확인하고 검토합니다 |
고품질 샘플을 제작하고
품질검사를 진행합니다 |
운반과 취급에 대비해
안전하게 포장합니다 |
주문하신 제품을 발송합니다
(일반적으로 3영업일이 소요됩니다) |
