그래핀 샘플

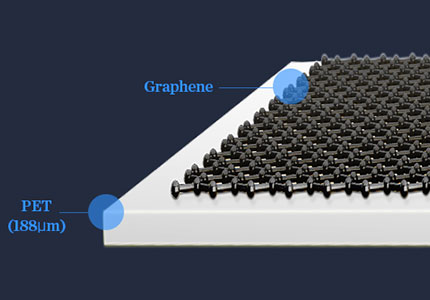

Graphene on PET
PMMA(Poly(methyl methacrylate)) 지지층을 이용하여 PET film에 그래핀을 전사한 제품입니다.
※대면적 그래핀 구매 가능합니다.
제품 소개
CVD(화학기상증착법)으로 합성된 고품질의 그래핀입니다.
95% 이상의 단일층 그래핀으로 구성되어 있습니다.
저희 그래핀스퀘어는 그래핀 연구와 최신 기술의 응용연구를 하시는
그래핀 연구자를 위해 다양한 연구와 측정 자료를 제공하고 있습니다.
95% 이상의 단일층 그래핀으로 구성되어 있습니다.
저희 그래핀스퀘어는 그래핀 연구와 최신 기술의 응용연구를 하시는
그래핀 연구자를 위해 다양한 연구와 측정 자료를 제공하고 있습니다.
Size
10 mm x 10 mm, 4ea
10 mm x 10 mm, 10ea
10 mm X 10 mm, 20ea
50 mm x 50 mm, 1ea
2” x 2”, 1ea
3” x 3”, 1ea
80 mm x 80 mm, 1ea
300 mm x 300 mm, 1ea
A5, 1ea
A4, 1ea
30-inch, 1ea
10 mm x 10 mm, 10ea
10 mm X 10 mm, 20ea
50 mm x 50 mm, 1ea
2” x 2”, 1ea
3” x 3”, 1ea
80 mm x 80 mm, 1ea
300 mm x 300 mm, 1ea
A5, 1ea
A4, 1ea
30-inch, 1ea
Properties of Graphene
Product Size : Up to 500x600 ㎟
Film morphology : Continuous Monolayer(>95%)
Sheet Resistance : Av. < 250~400 Ω/sq
Mobility : >3500 ㎠/Vs (Max. 17,000 ㎠/Vs)
Transmittance : >97%
Subtrate : PET (188 ㎛) (Standard)
Domain Size : ~10 ㎛
Film morphology : Continuous Monolayer(>95%)
Sheet Resistance : Av. < 250~400 Ω/sq
Mobility : >3500 ㎠/Vs (Max. 17,000 ㎠/Vs)
Transmittance : >97%
Subtrate : PET (188 ㎛) (Standard)
Domain Size : ~10 ㎛
Properties of Substrate
Material : Polyethylene terephthalate, (C₁₀H₈O₄)n
Type : Flexible & transparent film
Density : 1.38g/cm3
Melting temperature : ~260°C
Glass transition temperature : 67~81°C
Thickness : 188㎛
Type : Flexible & transparent film
Density : 1.38g/cm3
Melting temperature : ~260°C
Glass transition temperature : 67~81°C
Thickness : 188㎛
Applications
Energy electrode (solar cells, secondary batteries, fuel cells, supercapacitors)
Functional composite materials (ultra-light strong composite for cars & aerospace)
Heat dissipation (LED lighting & ECU units)
Barrier (gas barriers, electromagnetic wave barriers)
Biomedical applications (substrate for stem cell therapy, graphene liquid cells for electron microscopy)
Transparent electrode (flexible display & touch screen)
Functional composite materials (ultra-light strong composite for cars & aerospace)
Heat dissipation (LED lighting & ECU units)
Barrier (gas barriers, electromagnetic wave barriers)
Biomedical applications (substrate for stem cell therapy, graphene liquid cells for electron microscopy)
Transparent electrode (flexible display & touch screen)
Main Target
For those researchers who do not have much experience in Graphene transfer process
For those researchers in need of graphene transfer onto transparent and flexible circuit board
For those researchers in need of high quality Graphene on PET
For those researchers in need of graphene transfer onto transparent and flexible circuit board
For those researchers in need of high quality Graphene on PET
추가 가능한 Options
BI doping을 통한 sheet resistance 감소 (Ref.3 참조)
Multi-layers graphene(Graphene stacking, 적층)으로 sheet resistance 감소 (ex. 2, 3, 4, …, 10-layers)
크기 변경
Electrode patterning 기판에 전사
Multi-layers graphene(Graphene stacking, 적층)으로 sheet resistance 감소 (ex. 2, 3, 4, …, 10-layers)
크기 변경
Electrode patterning 기판에 전사
Measurement Data
그래핀스퀘어의 CVD그래핀은 균일하고 뛰어난 품질을 보여줍니다.
*Raman spectroscope measurement conditions
Laser : 514 nm / Laser Power : 100% / Exposure time : 10s / Accumulation number : 1 /
Hole size : 1 um / Grating : 1200
Raman Spectrum (after transfer)
High Revolution SEM Image
Sheet Resistance Uniformity
High Revolution TEM Image
Reference
S. Bae*, H. Kim* et al. Roll-to-roll production of 30 inch graphene films for transparent electrodes Nature Nanotech. 5, 574 (2010).
Y. Lee et al. Wafer-Scale Synthesis and Transfer of Graphene Films. Nano Lett. 10, 490-493 (2010).
S. J. Kim*, T. Choi* et al."Ultra-Clean Patterned Transfer of Single-Layer Graphene by Recyclable Pressure Sensitive Adhesive Films"Nano Letters 15, 3236?3240 (2015).
Y. Lee et al. Wafer-Scale Synthesis and Transfer of Graphene Films. Nano Lett. 10, 490-493 (2010).
S. J. Kim*, T. Choi* et al."Ultra-Clean Patterned Transfer of Single-Layer Graphene by Recyclable Pressure Sensitive Adhesive Films"Nano Letters 15, 3236?3240 (2015).
Package
Oxygen의 영향을 줄이기 위해 진공 포장되어 발송합니다.
또한, 연구에 사용할 그래핀 표면에 접촉이 없어 물리적인 긁힘(scratch)으로부터 안전합니다.
각 wafer는 tweezer를 이용하여 핸들링 하는 것을 추천합니다.
보관 방법
Oxygen에 의한 영향을 줄이기 위해서 발송되는 진공포장 상태를 유지하거나,
개봉 후에는 진공 데시케이터에서 보관하십시오.
